磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。）

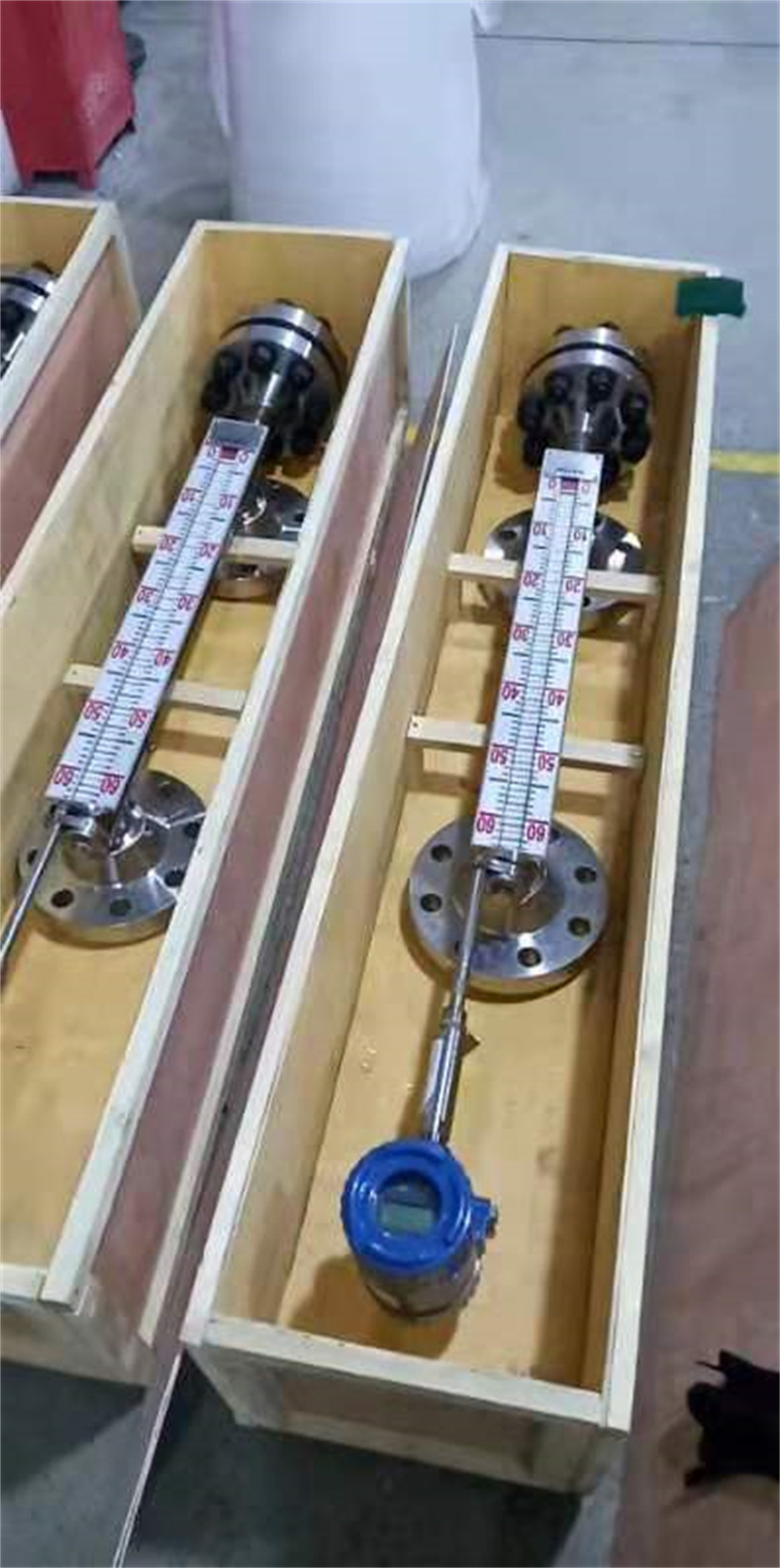

磁翻板液位計材質 磁翻板液位計正常使用的材質有304不銹鋼、316L不銹鋼、PP材質、PVC材質等，遇到腐蝕性強的測量介質必須選用304或316L作為基材的襯四氟、襯F46產品。 磁翻板液位計法蘭的尺寸 磁翻板液位計法蘭的尺寸一般是指法蘭與罐子的安裝接口對應的大小，比較常規的安裝尺寸有DN20、DN25、DN40、DN50、DN80等，當然也可根據儲罐的連接方式定制。 磁翻板液位計的盲區 磁翻板液位計的盲區大小是根據量程大小決定的，量程小，則盲區小，量程大，則盲區大，一般都在30cm-50cm之間。只要安裝時考慮到盲區的影響，給予糾正就行。但是有很多領域，因為空間安裝條件的限制，這時好選用盲區較小的磁翻板液位計。 側安裝磁翻板液位計 側安裝是常見的一種安裝方式，適合容器外側上下端各開有一個接口的容器的安裝。這種安裝方式一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭需要與容器上的法蘭相匹配；磁翻板液位計在安裝時必須保持垂直；在磁翻板液位計和容器連接法蘭之間通常需要增加一只閥門，以供儀表出現故障維修或定期清洗時切斷介質通道用；在調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速沖擊，引起測量波動。 磁翻板液位計工作原理 磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，由此不難理解，指示器的紅白交界處就是容器內液位的實際高度。 遠傳磁翻板液位計 遠傳磁翻板液位計，無論采用哪種安裝方式，只要磁翻板液位計與遠傳變送器配套使用，都可以達到連接遠端傳遞信號的作用，從而讓磁翻板液位計實時傳送液位的情況，達到既能實時監控液位又能遠程控制液位的目的。 磁翻板液位計在使用中注意事項 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 塑料型磁翻板液位計 塑料型磁翻板液位計是常用的防腐型液位計，在相同的量程下，重量較輕，約只有磁翻板液位計的1/5，安裝非常便利。該產品適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質，例如燒堿廠膜法除硝裝置再生槽、冷媒罐、鹽酸罐、堿罐、印染廠原料罐中的液位監測。 磁翻板液位計種類 磁翻板液位計被廣應用于測量石油、化學試劑、有機溶劑等液體，由于其具有許多的技術，自面世以來備受合作伙伴歡迎，在業內亦引起不小反響。目前磁翻板液位計主要有以下型號可供選擇：型磁翻板液位計，316L不銹鋼材質，經濟實用； 經濟型磁翻板液位計：304無縫不銹鋼管，適用于大多數腐蝕性液體的測量，內襯型磁翻板液位計：浮筒采用304內襯PTFE，抗強酸堿腐蝕；塑料型磁翻板液位計：重量更輕，適應于低壓強防腐性液體的測量。
|
