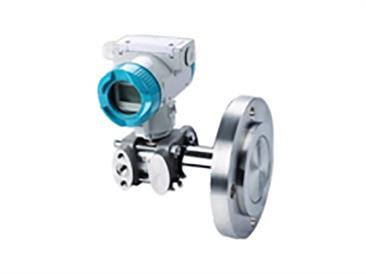

顧名思義，單法蘭壓力變送器的結構由一個法蘭接口、壓力傳感器、接電盒、顯示儀表、控制電路等。通過單法蘭與被測容器連接并通過接口處的傳感器進行壓力測量。 工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到傳感膜片上。膜片的位移隨所受差壓而變化，這種變化被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART輸出信號。 供電電源：12～45V.DC 電源影響：<0.005%輸出量程/V 測量精度：調校量程的±0.1%，±0.2 環境濕度：0～95% 防護特性：防護能力 IP65 防爆類型：Exd II CT6 輸出信號：4～20mA.DC二線制 1. 可測量非密封容器的液位 2. 多種灌充液選擇，可滿足各種應用要求。 適用多種被測介質，接液位材料：不銹鋼、哈氏合金C-276和鉭。 |
